Tira LED rígida 49 cm para iluminación perimetral 24V blanco 6500K modelo Aquarius
    Tira LED rígida 49 cm para iluminación perimetral 24V blanco 6500K modelo Aquarius
    Tira LED rígida 49 cm para...

    Tira LED rígida 49 cm para iluminación perimetral 24V blanco 6500K modelo Aquarius

    380-07-AQ8501
    23,52 €

    Envío gratis en pedidos de 59€ o más. 5,90€ en pedidos inferiores.
    • Modelo tira rígida led: AQUARIUS
    • Aplicaciones: Para cajas de luz hasta 3000mm de alto en lados opuestos
    • Uso: Interior
    • Alimentación: 24 V
    • Color disponible: Blanco 6500K
    • Potencia: 15 W
    CantidadDescuento unitario
    106%
    5010%
    10012%
    20015%

    ¿Necesitas ayuda?

    ¿Necesitas ayuda?
    comercial@moldiber.com
    Lun - Jue 8h a 16h Vie 8h a 14h


    Ilumina cajas de luz hasta 300 cm con luz blanca 6500K

    VOLTAJE 24V

    FLUJO LUMINOSO 1650LM

    PROTECCIÓN IP20

    POTENCIA 15W

    COLOR 6500K

    MÓDULOS METRO 12

    ÁNGULO EMISIÓN 15º/55º

    ALTURA MÁXIMA 1 LÍNEA 1500mm

    ALTURA MÁXIMA 2 LÍNEAS 3000mm

    PROFUNDIDAD CAJA 100-300mm

    Selecciona la fuente de alimentación adecuada para tu instalación

    Una vez que tengas claro el número de módulos que vas a utilizar en tu proyecto, deberás añadir la o las fuentes de alimentación adecuadas, teniendo en cuenta los consumos que vas a

    Tabla de capacidad de fuentes de alimentación MOLED Nosotros te presentamos las tablas para nuetra marca MOLED. Para otras marcas (Meanwell, Phillipps, Oxram...) los valores son similares, pero recomendamos comprobar la documentación técnica.

    Datos calculados con el 80% de la capacidad real de cada fuente de alimentación.

    FUENTES 24V - IP6745 W60 W100 W150 W250 W
    MÓDULOS POR FUENTE2,5
    		3,56915
    FUENTES 24V - IP2036 W60 W120 W240 W
    MÓDULOS POR FUENTE23,5714

    Características módulo led perimetral

    • Máximo: 8 unidades por rama
    • Aplicaciones: plafones luminosos de 1 y 2 caras, de profundidad entre 100 mm y 300 mm.
    • Situación: Interior.
    • IP20 para los módulos de leds (inyección de plástico)

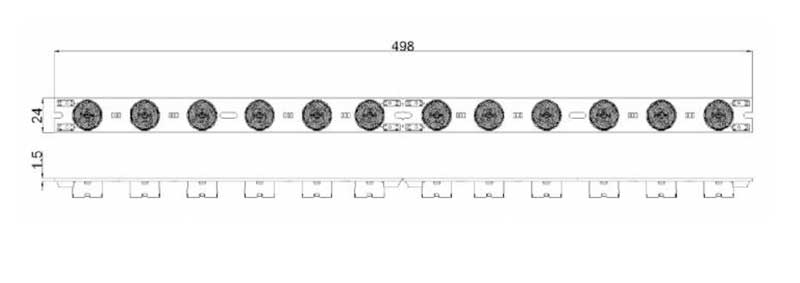

    • Dimensiones: 498 x 24 x 15 mm
    • 12 módulos por barra.
    • Cortable cada 6 leds.
    • Alimentación: 12VDC.
    • Animación: sí. Cableado eléctrico en clase II.
    • Consumo: 15 w.
    • Disipador térmico de aluminio en la base.
    • Lente óptica con ángulo 15º/55º
    • Temperatura de funcionamiento: -25° a +60°C
    • Fijación atornillada y adhesivo doble cara de posicionado. No utilizar remaches.
    • Tipo LED: SMD2835
    • La garantía está vinculada al uso de fuentes de alimentación adquiridas en MOLDIBER
    DESCARGA FICHA TÉCNICA
    PIEZAS FIJACION GUIAS PARA CUADROS
    MODULO LED 1.4W 12V LUZ PERIMETRAL PARA CAJAS DE LUZ

    Fuentes de alimentación - IP20 - recomendadas

    FUENTE ALIMENTACION LED 36W 24V IP20FUENTE ALIMENTACION LED 36W 24V IP20 2
      FUENTES DE ALIMENTACIÓN

      FUENTE DE ALIMENTACIÓN COMPACTA | 24V 36W | IP20 | MOLED

      380-02-24036
      10,04 €
      Marca: MOLED BASIC Protección: IP20 (Apta para interior) Potencia real: 36 Watios Voltaje: 24 Voltios Dimensiones: 84 x 58 x 38 mm Nº Salidas cable: 1
      FUENTE ALIMENTACIÓN - 24V/60WFUENTE ALIMENTACIÓN - 24V/60W 2
        FUENTES DE ALIMENTACIÓN

        FUENTE DE ALIMENTACIÓN COMPACTA | 24V 60W | IP20 | MOLED

        380-02-24060
        11,95 €
        Marca: MOLED BASIC Protección: IP20 (Apta para interior) Potencia real: 60 Watios Voltaje: 24 Voltios Dimensiones: 110 x 78 x 35 mm Nº Salidas cable: 1
        FUENTE ALIMENTACIÓN - 24V/120WFUENTE ALIMENTACIÓN - 24V/120W 2
          FUENTES DE ALIMENTACIÓN

          FUENTE DE ALIMENTACIÓN COMPACTA | 24V 120W | IP20 | MOLED

          380-02-24120
          17,23 €
          Marca: MOLED BASIC Protección: IP20 (Apta para interior) Potencia real: 120 Watios Voltaje: 24 Voltios Dimensiones: 160 x 60 x 31 cm Nº Salidas cable: 2
          FUENTE DE ALIMENTACIÓN...FUENTE DE ALIMENTACIÓN... 2
            FUENTES DE ALIMENTACIÓN

            FUENTE DE ALIMENTACIÓN COMPACTA | 24V 240W | IP20 | MOLED

            380-02-24240
            26,89 €
            Marca: MOLED BASIC Protección: IP20 (Apta para interior) Potencia real: 240 Watios Voltaje: 24 Voltios Dimensiones: 199 x 110 x 50 mm Nº Salidas cable: 2

            Fuentes de alimentación - IP67 -recomendadas

            FUENTE ALIMENTACIÓN - 24V/40WFUENTE ALIMENTACIÓN - 24V/40W 2
              FUENTES DE ALIMENTACIÓN

              FUENTE DE ALIMENTACIÓN COMPACTA | 24V 40W | IP67 | MOLED | APTA PARA EXTERIOR

              380-01-24040
              13,29 €
              Marca: MOLED BASIC Protección: IP67 (Apta para exterior) Potencia real: 40Watios Voltaje: 24 Voltios Dimensiones: 242 x 29 x 21 cm Nº Salidas cable: 1
              FUENTE ALIMENTACIÓN - 24V/60WFUENTE ALIMENTACIÓN - 24V/60W 2
                FUENTES DE ALIMENTACIÓN

                FUENTE DE ALIMENTACIÓN COMPACTA | 24V 60W | IP67 | MOLED | APTA PARA EXTERIOR

                380-01-24060
                17,83 €
                Marca: MOLED BASIC Protección: IP67 (Apta para exterior) Potencia real: 60 Watios Voltaje: 24 Voltios Dimensiones: 222 x 29 x 21 mm Nº Salidas cable: 1
                FUENTE ALIMENTACIÓN - 24V/100WFUENTE ALIMENTACIÓN - 24V/100W 2
                  FUENTES DE ALIMENTACIÓN

                  FUENTE DE ALIMENTACIÓN COMPACTA | 24V 100W | IP67 | MOLED | APTA PARA EXTERIOR

                  380-01-24100
                  26,36 €
                  Marca: MOLED BASIC Protección: IP67 (Apta para exterior) Potencia real: 100 Watios Voltaje: 24 Voltios Dimensiones: 218 x 40 x 22 cm Nº Salidas cable: 1
                  FUENTE ALIMENTACIÓN - 24V/150WFUENTE ALIMENTACIÓN - 24V/150W 2
                    FUENTES DE ALIMENTACIÓN

                    FUENTE DE ALIMENTACIÓN COMPACTA | 24V 150W | IP67 | MOLED | APTA PARA EXTERIOR

                    380-01-24150
                    37,45 €
                    Marca: MOLED BASIC Protección: IP67 (Apta para exterior) Potencia real: 150 Watios Voltaje: 24 Voltios Dimensiones: 242 x 71 x 45 mm Nº Salidas cable: 2

                    Guía de instalación de Módulo Led Perimetral:

                    Asegúrate de que el interior de la caja para letras corpóreas o letreros esté limpio y libre de residuos. Para una mejor iluminación, el interior de la caja debe ser blanco (preferiblemente con acabado mate).

                    Dibuja un esquema previo, retira la cinta del módulo y colócalo en su lugar. Instala los módulos a dos tercios de la distancia hacia la parte posterior de la caja para carteles a una cara y centrados para rótulos a doble cara.

                    Ten en cuenta que algunos modelos no son cortables cada módulo. Comprueba ese dato en el modelo elegido y corta sólo dónde está permitido hacerlo.

                    MONTAJE MODULO LED PERIMETRAL
                    MONTAJE MODULO LED PERIMETRAL
                    MONTAJE MODULO LED PERIMETRAL

                    Te recomendamos reforzar la fijación de los módulos con adhesivo de montaje o con tornillos. Evitarás así riesgos de caídas con el paso del tiempo.

                    Perfora un orificio en la parte trasera o en unos de los laterales para poder pasar el cable que conectará con la fuente de alimentación.

                    Conecta los módulos del rótulo a la fuente de alimentación, asegurándose de no superar el número de módulos por serie. Si lo superas, se producirá una caída de tensión y una iluminación desigual

                    MONTAJE MODULO LED PERIMETRAL
                    MONTAJE MODULO LED PERIMETRAL
                    MONTAJE MODULO LED PERIMETRAL

                    Preguntas frecuentes Módulo Led Perimetral:

                    ¿Para qué aplicaciones es adecuado el módulo led perimetral Unoled Basic?
                    Nuestro módulo LED para cajas de luz Unoled Basic ha sido diseñado para muchas instalaciones de iluminación interior y exterior, y es excelente en las siguientes aplicaciones:

                    * Iluminación de rótulos

                    * Cajas de luz

                    * Instalaciones retroiluminadas

                    * Instalaciones con iluminación lateral

                    * Instalaciones Edgelit

                    * Regulable (con controlador)

                    ¿Cómo instalo el módulo led de 1.4 w?
                    Sigue estos pasos sobre cómo instalar el módulo LED perimetral

                    1. Asegúrate de que el interior de la caja de señalización esté limpio y libre de residuos.

                    2. Para una mejor iluminación, es mejor que el interior de la caja sea blanco (preferiblemente con acabado mate).

                    3. Utilizando el diseño de LED, retira la cinta de la parte posterior del módulo LED y pégualo en su lugar.

                    4. Para una mejor iluminación, instala los módulos a dos tercios de la distancia hacia la parte posterior de los rótulos a una cara y centrados para cajas de luz a doble cara.

                    5. Este modelo es cortable cada módulo, así que puedes cortar por dónde necesitas y utiliza una pieza para final de cable.

                    6. Asegura los LED pegando los módulos con adhesivo o usando tornillos.

                    7. Perfora agujeros en la parte posterior o en el lateral del rótulo para conectarlo a la fuente de alimentación.

                    8. Conecta los módulos LED del cartel a la fuente de alimentación.

                    Puedes instalar el módulo hasta un máximo de 20 módulos por serie. Comprueba siempre la serie máxima para evitar caídas de tensión.

                    ¿Cuántos módulos led Unoled Basic necesito para mi caja de luz o rótulo?
                    Ya sabes que este modelo de módulo se instala en la parte interna perimetral.

                    Para calcular el número de módulos tienes que tener en cuenta estos parámetros

                    1. La profundidad del plafón: Dependiendo de esa profundidad, primero sabrás si estos módulos son compatibles para tu trabajo. Y segundo, podrás calcular el número de módulos por metro que necesitas.

                    Tienes unas tablas en la parte superior de la ficha de producto.

                    2. La altura del rótulo: Los leds se colocan en los largueros enfrentados. Si la altura de l rótulo es inferior a 600 mm, los podrás colocar en un sólo larguero y usarás menos módulos.

                    Si la altura es de 600 a 1200 mm, tendrás que usar módulos en los 2 largueros.

                    ¿Cómo puedo calcular la fuente de alimentación o transformador adecuado para mi rótulo?
                    Te damos los pasos necesarios para que elijas correctamente tus fuentes de alimentación o transformador.

                    1. Calcula el consumo total: Comprube ale consumo (nº de watios) del módulo. Y multiplica el número de módulos por este valor y tendrás el consumo total.

                    Tienes unas tablas en la parte superior de la ficha de producto.

                    2. Elige el tipo de fuente, IP20 o IP67: Los modelos IP67 son estancas y se usan en aplicaciones para exterior o dónde tenemos poco espacio (son más compactas). Las IP20 se usan para el resto de trabajos.

                    Si la altura es de 600 a 1200 mm, tendrás que usar módulos en los 2 largueros.

                    3. Número de líneas: Ten en cuenta el número de módulos que puedes instalar en una misma línea, porque tendrás que montar diferentes líneas para evitar pérdidas de tensión.

                    ¿Me recomendáis montar los led sobre superficie metálica?
                    Pues si!! Recomendamos montar siempre los LED sobre una superficie metálica, idealmente de aluminio, para ayudar a disipar el calor.

                    Este punto aún es más importante en las tiras LED, ya que no tienen difusor de aluminio incorporado.

                    Montajes directos sobre madera u otros materiales no termo conductores reducen la vida útil de los LED al trabajar a mayor temperatura.

                    ¿Es recomendable usar conectores estancos para las conxiones entre leds?
                    Es aconsejable utilizar conectores estancos para las conexiones, así como en los extremos de los cables al final de cada rama (un conector por cada cable).

                    En todos nuestros conectores NO se deben pelar los cables.

                    ¿Influye en algo la distancia a la que se encuentra la fuente de alimentación?
                    Es aconsejable que los módulos LED estén lo más cerca posible de la fuente de alimentación para evitar caídas de tensión en la línea.

                    Cuando esto no es posible, se puede solucionar utilizando cables de mayor diámetro, según la lista adjunta.

                    Hasta 4.5 metros__18 AWG (1 mm2)

                    Hasta 15 metros__14 AWG (2,5 mm2)

                    Hasta 38 metros__12 AWG (4 mm2)

                    Hasta 60 metros__10 AWG (6 mm2)
