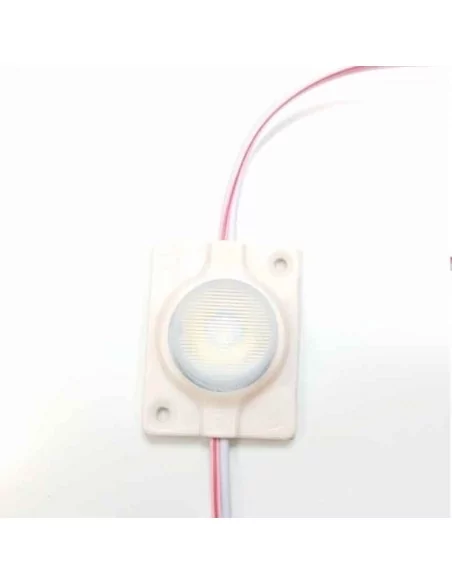

- Modelo módulo led: UNOLED BASIC
- Aplicaciones: Para plafones y banderolas de hasta 1200 mm de alto.
- Uso: INTERIOR O EXTERIOR (Dentro de un rótulo)
- Alimentación: 12 V
- Color disponible: BLANCOS 4000k, 6500K Y 9000K
- Potencia: 1,4 W
- Unidad de venta: 20 MÓDULOS (5,5 MÓDULOS POR METRO)
close
COMPRA MÁS, PAGA MENOS | Cantidad | Descuento unitario |
|---|---|
| 100 | 6% |
| 300 | 10% |
| 500 | 12% |
| 1000 | 15% |
VOLTAJE 12V
FLUJO LUMINOSO 110LM
PROTECCIÓN IP67
POTENCIA 1.4W
COLOR 9000K - 6500K - 4000K
MÓDULOS METRO 5,5
ÁNGULO VISIÓN 65/10grados
ALTURA MÁXIMA 1 LÍNEA 600mm
ALTURA MÁXIMA 2 LÍNEAS 1200mm
PROFUNDIDAD CAJA 60-140mm
Para letra LED de gran tamaño, cajas de luz y letreros, no dejes de usar el módulos UNOLED BASIC
Iluminación lateral, retroiluminación y borde: UNOLED BASIC lo hace todo con una impresionante potencia de 1,4 W por módulo, que proyecta una lámina de luz de hasta 600 cm. Con una iluminación uniforme y eficiente de cajas de luz de 60 mm a 140 mm de profundidad.
UNOLED BASIC está disponible en blanco cálido (3000 K) y blanco frío (6500 K) y blanco nieve (9000 K), con una impresionante garantía de 3 años. Para iluminación PERIMETRAL de plafones a 1 y 2 caras
AUTOADHESIVOS - Recomendamos reforzar con adhesivo de montaje
Selecciona el módulo led adecuado para tu trabajo
¿Tienes un proyecto en mente que requiere luces y módulos? Hazlo más rápido y más fácil con nuestros módulos y tiras led. Consigue el aspecto que deseas de forma más rápida y eficiente con nuestros módulos fáciles de instalar. Nuestros productos de calidad son perfectos para crear exhibiciones complejas, sin importar el tamaño del proyecto.
Tabla de distancias entre LEDS según la profundidad del plafón, letra corpórea o de la caja de luz.
Para profundidades INFERIORES o SUPERIORES a las que aparecen en la tabla, el producto no está recomendado.
| PROFUNDIDAD PLAFON | > 50mm | > 75mm | > 100mm | > 125mm | > 150mm |
| DISTANCIA ENTRE MÓDULOS | 60mm | 80mm | 90mm | 120mm | 140mm |
| MÓDULOS / METRO | 17 | 13 | 11 | 8 | 7 |
Selecciona la fuente de alimentación adecuada para tu instalación
Una vez que tengas claro el número de módulos que vas a utilizar en tu proyecto, deberás añadir la o las fuentes de alimentación adecuadas, teniendo en cuenta los consumos que vas a
Tabla de capacidad de fuentes de alimentación MOLED Nosotros te presentamos las tablas para nuetra marca MOLED. Para otras marcas (Meanwell, Phillipps, Oxram...) los valores son similares, pero recomendamos comprobar la documentación técnica.
Datos calculados con el 80% de la capacidad real de cada fuente de alimentación.
| FUENTES 12V - IP67 | 24 W | 45 W | 60 W | 100 W | 150 W | 200 W |
| MÓDULOS POR FUENTE | 14 | 29 | 38 | 64 | 96 | 128 |
| FUENTES 12V - IP20 | 36 W | 60 W | 120 W | 240 W | ||
| MÓDULOS POR FUENTE | 23 | 38 | 76 | 152 |
Características módulo led perimetral
- Aplicaciones: plafones luminosos de 1 y 2 caras, de profundidad entre 60 y 140 mm.
- Situación: Interior o exterior, dentro de un rótulo.
- IP67 para los módulos de leds (inyección de plástico)
- Dimensiones: 38,6×31,6×13,9 mm
- 5,5 módulos por metro.
- Cortable cada módulo.
- Alimentación: 12VDC.
- Animación: sí. Cableado eléctrico en clase II.
- Consumo: 1,40 w.
- Disipador térmico de aluminio en la base.
- Lente óptica con ángulo 10º/65º
- Temperatura de funcionamiento: -40° a +50°C
- Fijación atornillada y adhesivo doble cara de posicionado. No utilizar remaches.
- Tipo LED: SMD2835 1,4W
- La garantía está vinculada al uso de fuentes de alimentación adquiridas en MOLDIBER
Fuentes de alimentación - IP20 - recomendadas
Fuentes de alimentación - IP67 -recomendadas
Guía de instalación de Módulo Led Perimetral:
Asegúrate de que el interior de la caja para letras corpóreas o letreros esté limpio y libre de residuos. Para una mejor iluminación, el interior de la caja debe ser blanco (preferiblemente con acabado mate).
Dibuja un esquema previo, retira la cinta del módulo y colócalo en su lugar. Instala los módulos a dos tercios de la distancia hacia la parte posterior de la caja para carteles a una cara y centrados para rótulos a doble cara.
Ten en cuenta que algunos modelos no son cortables cada módulo. Comprueba ese dato en el modelo elegido y corta sólo dónde está permitido hacerlo.
Te recomendamos reforzar la fijación de los módulos con adhesivo de montaje o con tornillos. Evitarás así riesgos de caídas con el paso del tiempo.
Perfora un orificio en la parte trasera o en unos de los laterales para poder pasar el cable que conectará con la fuente de alimentación.
Conecta los módulos del rótulo a la fuente de alimentación, asegurándose de no superar el número de módulos por serie. Si lo superas, se producirá una caída de tensión y una iluminación desigual
Preguntas frecuentes Módulo Led Perimetral:
¿Para qué aplicaciones es adecuado el módulo led perimetral Unoled Basic?
Nuestro módulo LED para cajas de luz Unoled Basic ha sido diseñado para muchas instalaciones de iluminación interior y exterior, y es excelente en las siguientes aplicaciones:
* Iluminación de rótulos
* Cajas de luz
* Instalaciones retroiluminadas
* Instalaciones con iluminación lateral
* Instalaciones Edgelit
* Regulable (con controlador)
¿Cómo instalo el módulo led de 1.4 w?
Sigue estos pasos sobre cómo instalar el módulo LED perimetral
1. Asegúrate de que el interior de la caja de señalización esté limpio y libre de residuos.
2. Para una mejor iluminación, es mejor que el interior de la caja sea blanco (preferiblemente con acabado mate).
3. Utilizando el diseño de LED, retira la cinta de la parte posterior del módulo LED y pégualo en su lugar.
4. Para una mejor iluminación, instala los módulos a dos tercios de la distancia hacia la parte posterior de los rótulos a una cara y centrados para cajas de luz a doble cara.
5. Este modelo es cortable cada módulo, así que puedes cortar por dónde necesitas y utiliza una pieza para final de cable.
6. Asegura los LED pegando los módulos con adhesivo o usando tornillos.
7. Perfora agujeros en la parte posterior o en el lateral del rótulo para conectarlo a la fuente de alimentación.
8. Conecta los módulos LED del cartel a la fuente de alimentación.
Puedes instalar el módulo hasta un máximo de 20 módulos por serie. Comprueba siempre la serie máxima para evitar caídas de tensión.
¿Cuántos módulos led Unoled Basic necesito para mi caja de luz o rótulo?
Ya sabes que este modelo de módulo se instala en la parte interna perimetral.
Para calcular el número de módulos tienes que tener en cuenta estos parámetros
1. La profundidad del plafón: Dependiendo de esa profundidad, primero sabrás si estos módulos son compatibles para tu trabajo. Y segundo, podrás calcular el número de módulos por metro que necesitas.
Tienes unas tablas en la parte superior de la ficha de producto.
2. La altura del rótulo: Los leds se colocan en los largueros enfrentados. Si la altura de l rótulo es inferior a 600 mm, los podrás colocar en un sólo larguero y usarás menos módulos.
Si la altura es de 600 a 1200 mm, tendrás que usar módulos en los 2 largueros.
¿Cómo puedo calcular la fuente de alimentación o transformador adecuado para mi rótulo?
Te damos los pasos necesarios para que elijas correctamente tus fuentes de alimentación o transformador.
1. Calcula el consumo total: Comprube ale consumo (nº de watios) del módulo. Y multiplica el número de módulos por este valor y tendrás el consumo total.
Tienes unas tablas en la parte superior de la ficha de producto.
2. Elige el tipo de fuente, IP20 o IP67: Los modelos IP67 son estancas y se usan en aplicaciones para exterior o dónde tenemos poco espacio (son más compactas). Las IP20 se usan para el resto de trabajos.
Si la altura es de 600 a 1200 mm, tendrás que usar módulos en los 2 largueros.
3. Número de líneas: Ten en cuenta el número de módulos que puedes instalar en una misma línea, porque tendrás que montar diferentes líneas para evitar pérdidas de tensión.
¿Me recomendáis montar los led sobre superficie metálica?
Pues si!! Recomendamos montar siempre los LED sobre una superficie metálica, idealmente de aluminio, para ayudar a disipar el calor.
Este punto aún es más importante en las tiras LED, ya que no tienen difusor de aluminio incorporado.
Montajes directos sobre madera u otros materiales no termo conductores reducen la vida útil de los LED al trabajar a mayor temperatura.
¿Es recomendable usar conectores estancos para las conxiones entre leds?
Es aconsejable utilizar conectores estancos para las conexiones, así como en los extremos de los cables al final de cada rama (un conector por cada cable).
En todos nuestros conectores NO se deben pelar los cables.
¿Influye en algo la distancia a la que se encuentra la fuente de alimentación?
Es aconsejable que los módulos LED estén lo más cerca posible de la fuente de alimentación para evitar caídas de tensión en la línea.
Cuando esto no es posible, se puede solucionar utilizando cables de mayor diámetro, según la lista adjunta.
Hasta 4.5 metros__18 AWG (1 mm2)
Hasta 15 metros__14 AWG (2,5 mm2)
Hasta 38 metros__12 AWG (4 mm2)
Hasta 60 metros__10 AWG (6 mm2)
