    copy of Tira led rígida 43 cm 5 leds 15w para iluminação perimetral IP 20 24 V branco 6500K. Modelo Camelo

    380-07-PA6500
    53,55 €

    • Modelo de tira de led rígida: CAMELO
    • Aplicações: Para caixas de luz até 1800mm de altura em lados opostos
    • Uso: Interior
    • Alimentação: 24 V
    • Cor disponível: Branco 6500K
    • Potência: 15 W
    QuantidadeUnit discount
    106%
    5010%
    10012%
    20015%

    ¿Necesitas ayuda?

    Precisas de ajuda?
    comercial@moldiber.com
    Seg - Qui 8h às 16h Sex 8h às 14h


    Led perimetral 6500K 24v para caixas de luz de grande tamanho

    TENSÃO 24V

    FLUXO LUMINOSO 6100LM

    PROTEÇÃO IP33

    POTÊNCIA 63W

    COR 6500K

    MÓDULOS TIRA 18

    ÂNGULO DE EMISSÃO 15º/70º

    ALTURA MÁXIMA 1 LINHA 2000mm

    ALTURA MÁXIMA 2 LINHAS 4500mm

    PROFUNDIDADE CAIXA 150 - 250mm

    Selecione a fonte de alimentação adequada para a sua instalação

    Uma vez que tenha claro o número de módulos que vai utilizar no seu projeto, deverá adicionar a ou as fontes de alimentação adequadas, tendo em conta os consumos que vai

    Tabela de capacidade de fontes de alimentação MOLED Nós apresentamos as tabelas para a nossa marca MOLED. Para outras marcas (Meanwell, Phillipps, Oxram...) os valores são semelhantes, mas recomendamos verificar a documentação técnica.

    Dados calculados com 80% da capacidade real de cada fonte de alimentação.

    FONTES 24V - IP6745 W60 W100 W150 W250 W
    TIRAS POR FONTEPor favor, forneça o texto que você gostaria que eu traduzisse.Por favor, forneça o texto que você gostaria que eu traduzisse.123
    FONTES 24V - IP2036 W60 W120 W240 W
    TIRAS POR FONTE0Por favor, forneça o texto que você gostaria que eu traduzisse.13

    Características tira led rígida perimetral

    • Máximo: 2 metros de conexão em série
    • Aplicações: painéis luminosos de 1 e 2 faces, com profundidade entre 100 mm e 400 mm.
    • Situação: Interior.
    • IP20 para os módulos de leds (injeção de plástico)

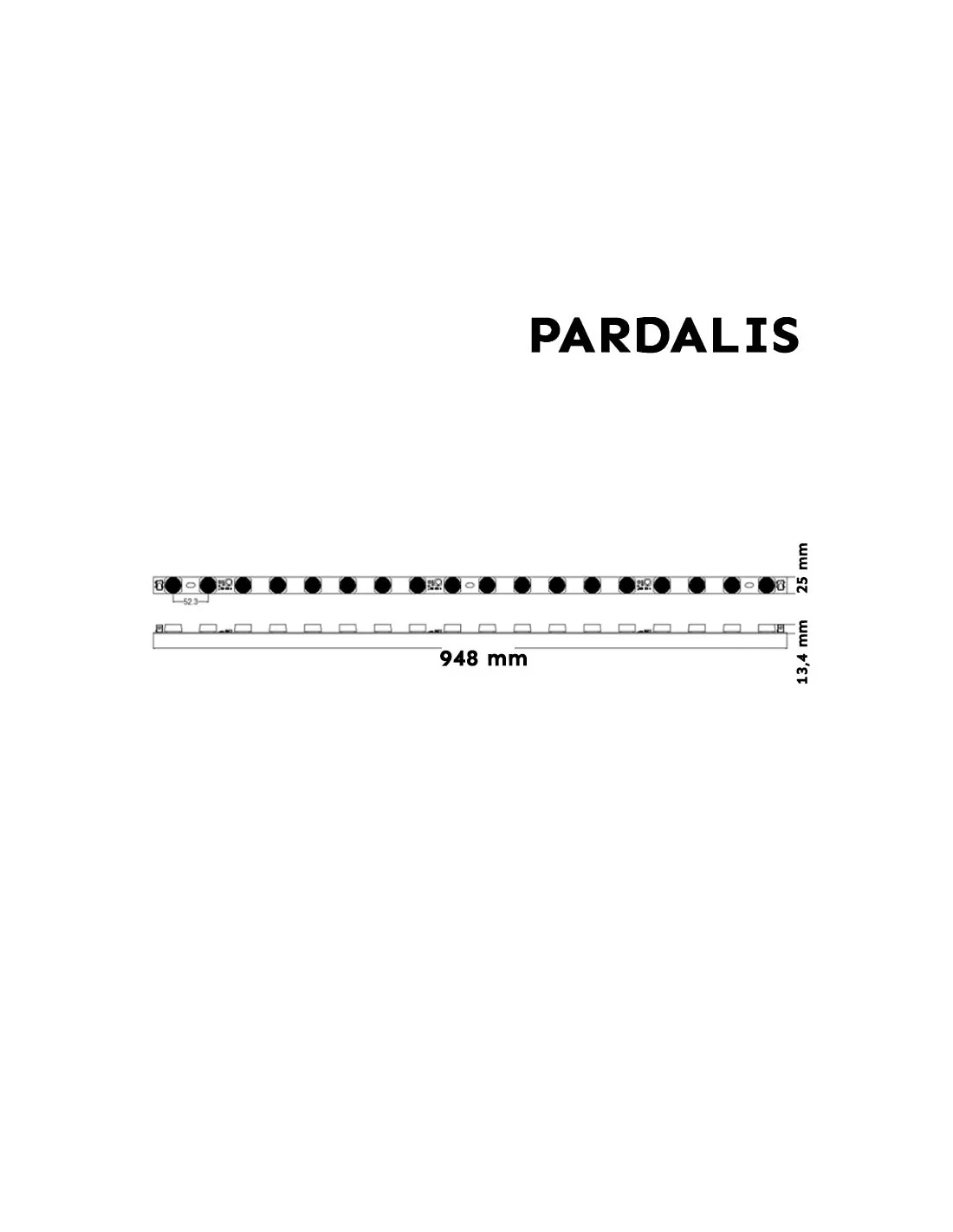

    • Dimensões: 948 x 25 x 13,4 mm
    • 18 módulos por barra.
    • Cortável a cada 316 mm
    • Alimentação: 24VDC.
    • Dimável: NÃO
    • Consumo: 63 w.
    • Dissipador térmico de alumínio na base.
    • Lente óptica com ângulo 15º/70º
    • Temperatura de funcionamento: -15° a +40°C
    • Fixação aparafusada e adesivo de dupla face para posicionamento. Não usar rebites.
      Use as arruelas de plástico fornecidas
    • Tipo LED: SMD2020
    • A garantia está vinculada ao uso de fontes de alimentação adquiridas em MOLDIBER
    • Conexão: Conector jack em cada extremidade. Cada tira inclui 1 cabo de conexão com 2 terminais jack

    Dicas de instalação

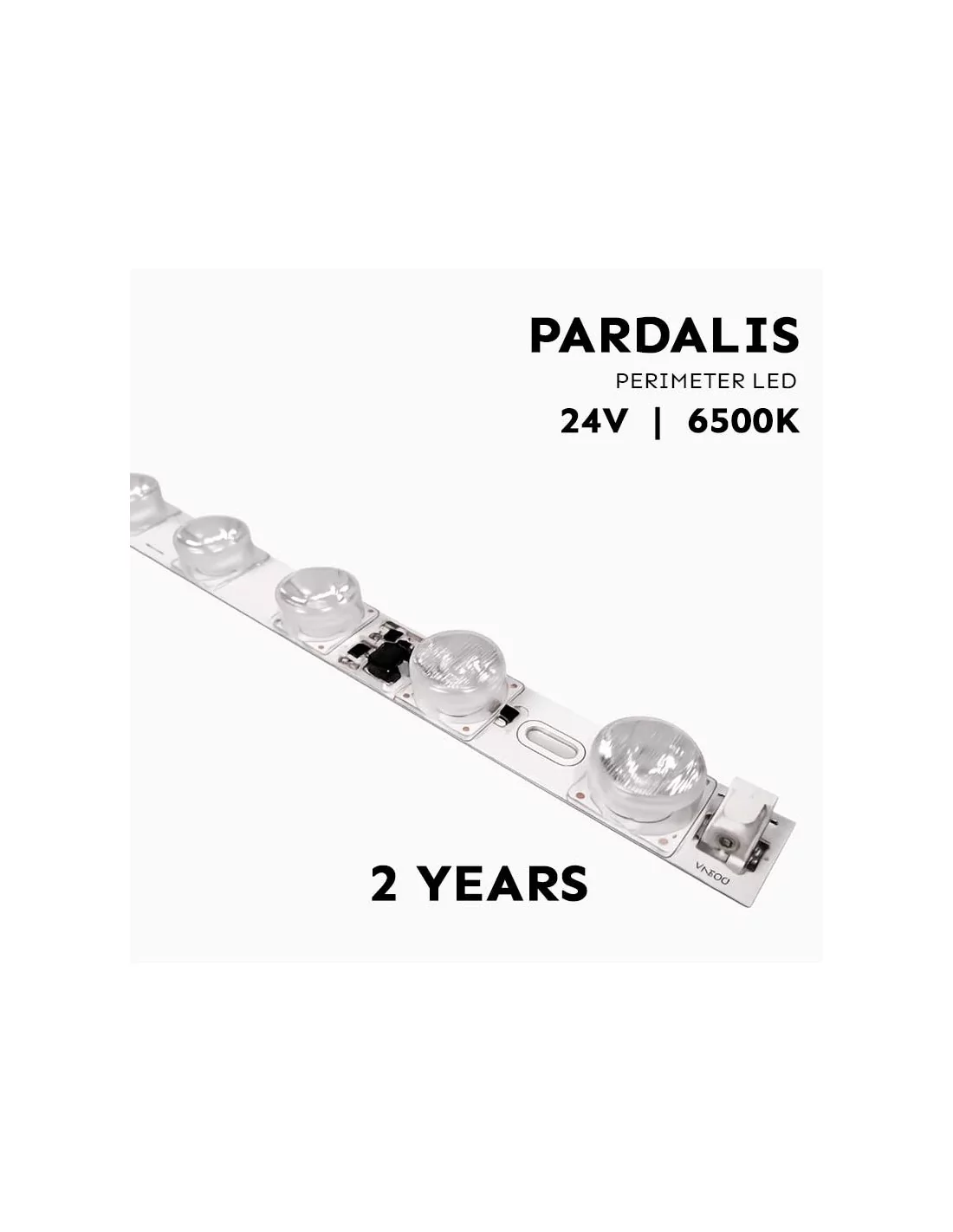

    • A tira LED PARDALIS é projetada para trabalhar em plafons de 1 e 2 faces com profundidade entre 100 e 400 mm, e altura máxima de 4,5 metros.

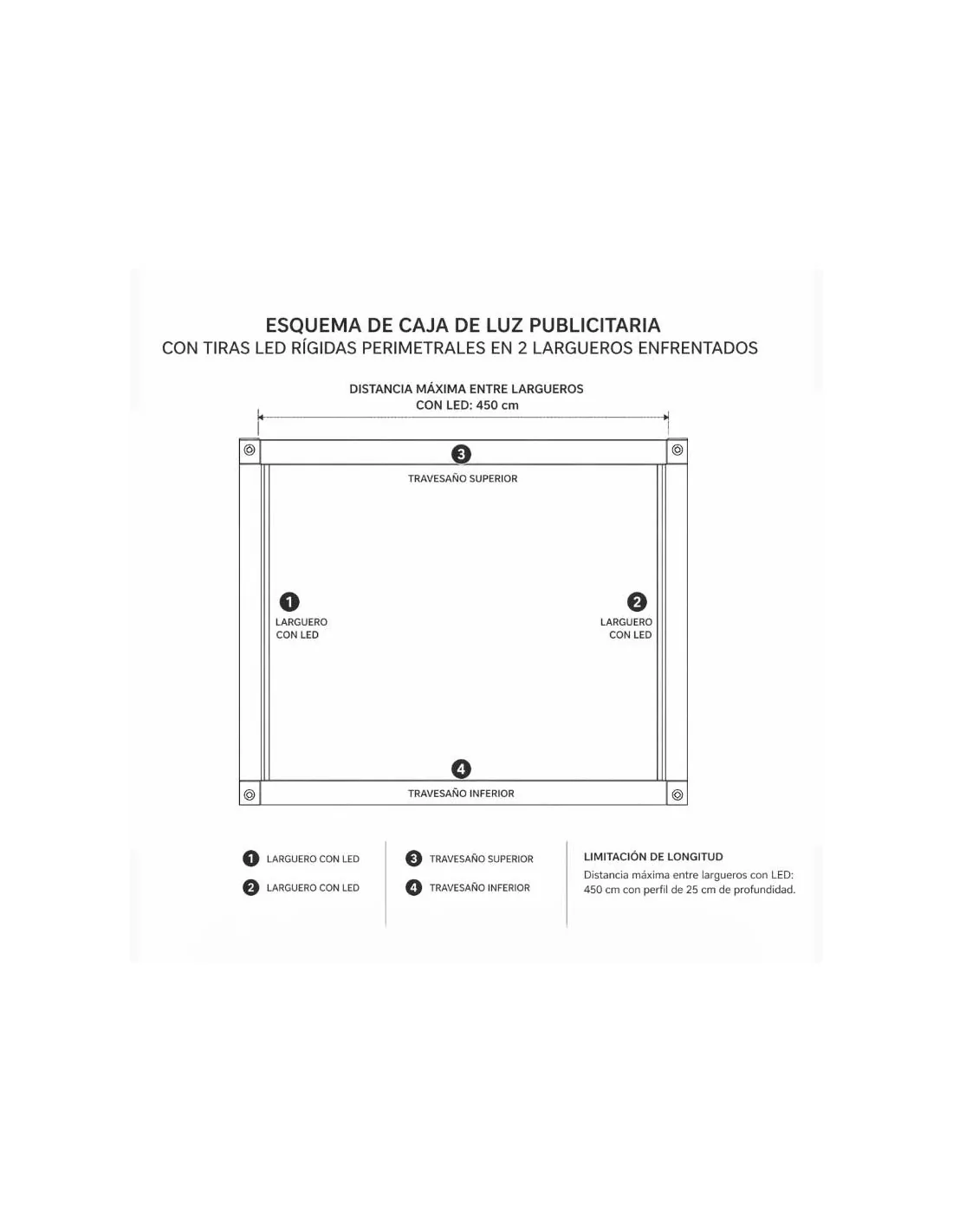

    • Sempre colocando duas linhas opostas em duas faces opostas. As dimensões máximas de trabalho orientativas são obtidas multiplicando a profundidade do plafon por 20.

    • Isso nos dá a altura máxima (ou distância máxima entre tiras de LED) que podemos ter. Ou seja, com 150 mm de profundidade do perfil, a altura máxima para uma iluminação correta seria 150 x 20 = 3000 mm no máximo.

    • Para uma profundidade de 25 cm, pode chegar até 4,5 m de altura, instalando apenas iluminação em cima e embaixo. Atenção: esses dados são orientativos e devem ser considerados como uma base de trabalho, pois a qualidade da frente é muito importante para o desempenho luminoso final.

    • Para acrílico Black&White, o resultado tem grandes variações dependendo da marca e tipo de acrílico, por isso é essencial fazer testes antes.

    • DEVIDO À SUA ALTA POTÊNCIA, A TIRA LED DEVE SER SEMPRE COLOCADA SOBRE UM PERFIL DE ALUMÍNIO OU SUPERFÍCIE METÁLICA, PARA AJUDAR NA DISSIPAÇÃO DO CALOR. AINDA ASSIM, É NORMAL QUE A TIRA LED ALCANCE ALTAS TEMPERATURAS QUANDO ESTÁ LIGADA.

    • Para conectar a primeira tira LED à fonte, corte uma extremidade do cabo incluído com a tira LED.

    • É totalmente proibido o uso de juntas de vedação ou outros elementos de borracha vulcanizada para selar letras corporativas ou plafons, nem o uso de cola à base de solvente. A presença de certos componentes químicos desses elementos pode danificar seriamente o LED.

    • É possível utilizar uma linha condutora de seção suficiente em relação à potência consumida e conectar os diferentes ramos (por exemplo: cabo de 2,5 mm² tipo AWG13).

    • O comprimento do cabo de alimentação entre a fonte e o primeiro módulo não deve ser maior que 2 metros.
    tira led rígida perimetral 6500 K 24 V 15W

    Fontes de alimentação - IP20 - recomendadas

    FUENTE ALIMENTACION LED 36W 24V IP20FUENTE ALIMENTACION LED 36W 24V IP20 2
      SUPRIMENTOS DE ENERGIA

      FONTE DE ALIMENTAÇÃO COMPACTA 24V 36W IP20 MOLED

      380-02-24036
      11,04 €
      Marca: MOLED BASIC Proteção: IP20 (Apto para uso interior) Potência real: 36 watts Voltagem: 24 volts Dimensões: 9 x 6 x 3 cm Não saídas de cabo: 1
      FUENTE ALIMENTACIÓN - 24V/60WFUENTE ALIMENTACIÓN - 24V/60W 2
        SUPRIMENTOS DE ENERGIA

        FONTE DE ALIMENTAÇÃO COMPACTA | 24V 60W | IP20 | MOLED

        380-02-24060
        13,15 €
        Marca: MOLED BASIC Proteção: IP20 (Apto para uso interior) Potência real: 60 watts Voltagem: 24 volts Dimensões: 110 x 78 x 35 mm Não saídas de cabo: 1
        FUENTE ALIMENTACIÓN - 24V/120WFUENTE ALIMENTACIÓN - 24V/120W 2
          SUPRIMENTOS DE ENERGIA

          FONTE DE ALIMENTAÇÃO COMPACTA | 24V 120W | IP20 | MOLED

          380-02-24120
          18,95 €
          Marca: MOLED BASIC Proteção: IP20 (Apto para uso interior) Potência real: 120 watts Voltagem: 24 volts Dimensões: 16 x 10 x 4 cm Não saídas de cabo: 2
          FONTE DE ALIMENTAÇÃO...FONTE DE ALIMENTAÇÃO... 2
            SUPRIMENTOS DE ENERGIA

            FONTE DE ALIMENTAÇÃO COMPACTA | 24V 240W | IP20 | MOLED

            380-02-24240
            29,58 €
            Marca: MOLED BASIC Proteção: IP20 (Apto para uso interior) Potência real: 240 watts Voltagem: 24 volts Dimensões: 20 x 12 x 5 cm Não saídas de cabo: 2

            Fontes de alimentação - IP67 - recomendadas

            FUENTE ALIMENTACIÓN - 24V/40WFUENTE ALIMENTACIÓN - 24V/40W 2
              SUPRIMENTOS DE ENERGIA

              FONTE DE ALIMENTAÇÃO COMPACTA 24V 40W IP67 MOLDE ADAPTADO AO EXTERIOR

              380-01-24040
              14,62 €
              Marca: MOLED BASIC Proteção: IP67 (Apto para uso exterior) Potência real: 40 watts Voltagem: 24 volts Dimensões: 25 x 4 x 3 cm Não saídas de cabo: 1
              FUENTE ALIMENTACIÓN - 24V/60WFUENTE ALIMENTACIÓN - 24V/60W 2
                SUPRIMENTOS DE ENERGIA

                FONTE DE ALIMENTAÇÃO COMPACTA 24V 60W IP67 MOLDE ADAPTADO AO EXTERIOR

                380-01-24060
                19,61 €
                Marca: MOLED BASIC Proteção: IP67 (Apto para uso exterior) Potência real: 60 watts Voltagem: 24 volts Dimensões: 242 x 29 x 21 cm Não saídas de cabo: 1
                FUENTE ALIMENTACIÓN - 24V/100WFUENTE ALIMENTACIÓN - 24V/100W 2
                  SUPRIMENTOS DE ENERGIA

                  FONTE DE ALIMENTAÇÃO COMPACTA | 24V 100W | IP67 | MOLED | ADEQUADO PARA EXTERIOR

                  380-01-24100
                  29,00 €
                  Marca: MOLED BASIC Proteção: IP67 (Apto para uso exterior) Potência real: 100 watts Voltagem: 24 volts Dimensões: 218 x 40 x 22 cm Não saídas de cabo: 1
                  FUENTE ALIMENTACIÓN - 24V/150WFUENTE ALIMENTACIÓN - 24V/150W 2
                    SUPRIMENTOS DE ENERGIA

                    FONTE DE ALIMENTAÇÃO COMPACTA 24V 150W IP67 MOLDE ADAPTADO AO EXTERIOR

                    380-01-24150
                    41,20 €
                    Marca: MOLED BASIC Proteção: IP67 (Apto para uso exterior) Potência real: 150 watts Voltagem: 24 volts Dimensões: 244 x 71 x 45 mm Não saídas de cabo: 2

                    Guia de instalação da faixa de LED perimetral rígida:

                    Certifique-se de que o interior da caixa para letras em relevo ou placas esteja limpo e livre de resíduos. Para uma melhor iluminação, o interior da caixa deve ser branco (preferencialmente com acabamento fosco).

                    Desenha um esquema prévio e calcula as barras de led rígidas necessárias, cortando aquelas que precisas, cola a barra e coloca-a no seu lugar. Instala as barras de led rígidas a dois terços da distância para a parte traseira da caixa para cartazes de um lado e centrados para rótulos de dupla face.

                    Leve em consideração que alguns modelos não podem ser cortados em cada módulo. Verifique essa informação no modelo escolhido e corte apenas onde é permitido.

                    MONTAGEM MÓDULO LED PERIMETRAL
                    MONTAGEM MÓDULO LED PERIMETRAL
                    MONTAGEM MÓDULO LED PERIMETRAL

                    Recomendamos que reforce a fixação das tiras de LED rígidas com adesivo de montagem ou parafusos. Assim, evitará riscos de quedas ao longo do tempo.

                    Faça um furo na parte de trás ou em um dos lados para poder passar o cabo que se conectará à fonte de alimentação.

                    Conecte as tiras de led rígidas do letreiro à fonte de alimentação, certificando-se de não exceder o número de tiras por série. Se exceder, ocorrerá uma queda de tensão e uma iluminação desigual

                    MONTAGEM MÓDULO LED PERIMETRAL
                    MONTAGEM MÓDULO LED PERIMETRAL
                    MONTAGEM MÓDULO LED PERIMETRAL

                    Perguntas frequentes sobre a tira rígida Led Perimetral:

                    Para quais aplicações a fita LED rígida perimetral Camelo é adequada?
                    A nossa fita led rígida Camelo foi projetada para muitas instalações de iluminação interior, e é excelente nas seguintes aplicações:

                    * Iluminação de letreiros

                    * Caixas de luz

                    * Instalações retroiluminadas

                    * Instalações com iluminação lateral

                    * Instalações Edgelit

                    * Regulável (com controlador)

                    Como instalo a faixa de LED rígida de 15w?
                    Siga estes passos sobre como instalar a faixa de LED rígida perimetral

                    1. Certifique-se de que o interior da caixa de sinalização está limpo e livre de resíduos.

                    2. Para uma melhor iluminação, é melhor que o interior da caixa seja branco (preferencialmente com acabamento fosco).

                    3. Usando o design de LED, retire a fita da parte de trás do módulo LED e cole-a no lugar.

                    4. Para uma melhor iluminação, instale as faixas rígidas a dois terços da distância em direção à parte de trás dos sinais de uma face e centradas para caixas de luz de dupla face.

                    5. Este modelo de faixa de LED rígida é cortável conforme indicado no esquema do produto, então você pode cortar onde precisa e usar uma peça para o final do cabo.

                    6. Fixe os LEDs colando os módulos com adesivo ou usando parafusos.

                    7. Faça furos na parte de trás ou na lateral do sinal para conectá-lo à fonte de alimentação.

                    8. Conecte as faixas de LED rígidas do sinal à fonte de alimentação.

                    Na ficha indicamos quantas faixas rígidas você pode conectar em série. Verifique sempre a série máxima para evitar quedas de tensão.

                    Quantas tiras de LED rígidas Camelo preciso para a minha caixa de luz ou rótulo?
                    Se a fiação interna for adequada, e considerando as dimensões de 430 mm (aprox. 0,5 m), recomenda-se não conectar mais de 4 a 6 tiras rígidas numa única linha (2m a 3m de comprimento total). Exceder este número pode fazer com que as últimas tiras brilhem notavelmente menos ou mudem ligeiramente de cor.
                    Como posso calcular a fonte de alimentação ou transformador adequado para o meu letreiro?
                    Damos-te os passos necessários para escolheres corretamente as tuas fontes de alimentação ou transformador.

                    1. Calcula o consumo total: Verifica o consumo (nº de watts) do módulo. E multiplica o número de módulos por este valor e terás o consumo total.

                    Tens algumas tabelas na parte superior da ficha do produto.

                    2. Escolhe o tipo de fonte, IP20 ou IP67: Os modelos IP67 são estanques e usam-se em aplicações para exterior ou onde temos pouco espaço (são mais compactas). As IP20 usam-se para o resto dos trabalhos.

                    Se a altura for de 600 a 1200 mm, terás que usar módulos nos 2 trilhos.

                    3. Número de linhas: Leva em conta o número de módulos que podes instalar numa mesma linha, porque terás que montar diferentes linhas para evitar perdas de tensão.

                    Recomendam-me montar a tira de LED rígida sobre uma superfície metálica?
                    Pois sim!! Recomendamos sempre montar os LEDs numa superfície metálica, idealmente de alumínio, para ajudar a dissipar o calor.

                    Este ponto é ainda mais importante nas fitas LED, pois não têm difusor de alumínio incorporado.

                    Montagens diretas sobre madeira ou outros materiais não condutores de calor reduzem a vida útil dos LEDs ao trabalhar a uma temperatura mais alta.

                    É recomendável usar conectores estanques para as conexões entre leds?
                    É aconselhável usar conectores à prova d'água para as conexões, bem como nas extremidades dos cabos no final de cada ramo (um conector para cada cabo).

                    Em todos os nossos conectores NÃO se deve descascar os cabos.

                    A distância à qual a fonte de alimentação está localizada influencia em algo?
                    É aconselhável que os módulos LED estejam o mais próximo possível da fonte de alimentação para evitar quedas de tensão na linha.

                    Quando isso não é possível, pode ser resolvido usando cabos de maior diâmetro, de acordo com a lista anexa.

                    Até 4.5 metros__18 AWG (1 mm2)

                    Até 15 metros__14 AWG (2,5 mm2)

                    Até 38 metros__12 AWG (4 mm2)

                    Até 60 metros__10 AWG (6 mm2)
